Duda de Eje Z

[Locoman]

hola otra vez chicos, pero ahora quisiera que me contestaran una duda, la cual es que cuando uno hace un edificio, y por ejemplo el suelo esta con un valor de Z de -10, o sea debajo del suelo, cuando lo exportes, el edificio se cuenta desde el suelo a -10 ó desde el 0 (a nivel del suelo) para arriba??
Espero me hallan entendido, no creo q me pueda explicar mejor, o todavia no la encuentro, pero espero sus respuestas

[gonzalo1234]

No, ni tampoco se vera por abajo, se vera con defectos de imagen, cuadrales con el eje 0, si se puede poner por encima, solo que se veria flotando

tampoco te olvides de cuadrar el centro del edificio con el eje XY, para que los lods queden bien cuadrados.

[Locoman]

ok. pero entonces como le hicieron para crear el edificio de las entradas del metro (que trae el juego)??? es una simple textura??

[gonzalo1234]

Para construir por debajo, tienes que crear un modelo independiente, en el que todo este por debajo, y luego combinar ambos como props

[debussyman]

Lo puedes hacer también jugando con los LODs. Mientras éstos se encuentren a la altura de Z0 y abarquen lo necesario lo que esté por debajo de 0 se verá bien.

[debussyman]

Aquí hay un ejemplo:

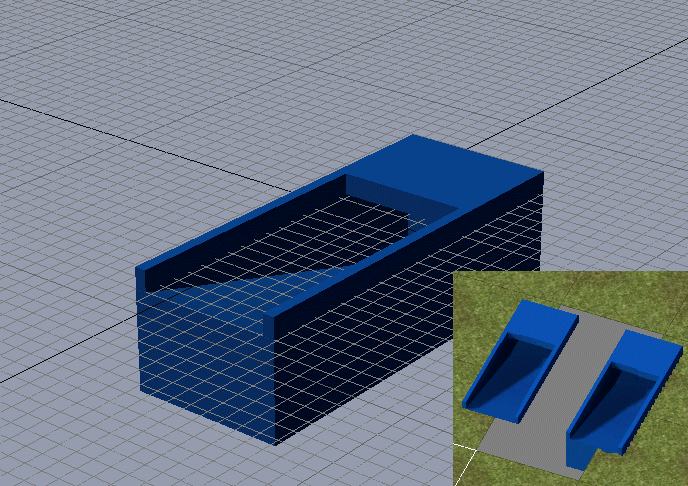

El modelo tiene parte por arriba y por debajo de Z0. En el lot editor a la izquierda está el exportado con lods "cortados" en Z0; da la impresión de estar subterráneo aunque realmente el modelo no lo está, sólo es la ilusión, así es como hicieron el metro en el juego. El de la derecha tiene los lods sin alterar, por debajo de Z0; el modelo realmente está por debajo del suelo, pero los bordes se ven defectuosos.

[gonzalo1234]

Anda, realmente interesante...

[Locoman]

Aquí hay un ejemplo:



El modelo tiene parte por arriba y por debajo de Z0. En el lot editor a la izquierda está el exportado con lods "cortados" en Z0; da la impresión de estar subterráneo aunque realmente el modelo no lo está, sólo es la ilusión, así es como hicieron el metro en el juego. El de la derecha tiene los lods sin alterar, por debajo de Z0; el modelo realmente está por debajo del suelo, pero los bordes se ven defectuosos.

Órale, se ve muy interesante, pero cómo se hace eso exactamente? cómo "corto" los LODs?, para empezar, que son los LODs?
Habrá algún tuto que lo explique, si sabes de alguno me lo pasarías de favor??

[debussyman]

Los LODs son la geometría en la que la imagen de un modelo se proyecta dentro del juego. Cuando se exporta en el BAT éste le coloca LODs cúbicos estándar, pero éstos se pueden modificar como uno desee, de manera que se elige cómo y qué partes del modelo tridimensional en gmax se proyectan en el juego.

Habrá algún tuto que lo explique, si sabes de alguno me lo pasarías de favor??

Aquí hay muchos buenos tutoriales (en inglés):
http://sc4devotion.com/forums/index.php?board=39.0

[Locoman]

Muchas gracias, en cuanto a los tutos de LOD que hay (nada mas hay 2), no tienen lo que buscaba pues uno que es "How you get rid of the glitches between pieces" es para piezas juntas, pero no dice que sean para debajo del suelo, y en cuanto al otro que hay, el explorador de Internet me dice que es riesgoso continuar debido que podría tener software malintencionado.

En fin, pues quisiera, si no es mucha molestia, si me dijeras como hacer lo que me comentabas, por favor

[debussyman]

Pues modificar los LODs es exactamente lo mismo que modificar cualquier otro objeto en el BAT. Hay 2 maneras:

1-Puedes modificar los que vienen por defecto: le das en la pestaña de BAT (donde exportas y haces las vistas previas) a "refit LODs" (o algó así; no tengo el BAT a la mano ). Te van a salir 3 cajas las cuales puedes modificar como desees, ya sea cambiando el tamaño y los segmentos como harías al crear una caja nueva, moverla a donde quieras o convirtiéndolas en malla (Mesh) para modificarlas en su forma reacomodando vértices, polígonos, bordes... etc.

2-Puedes crear tus propoios LODs desde cero con la técnica que prefieras (spline extruído, caja, cilindro... etc.). Luego lo copias 3 veces y nombras cada copia como los LODs estándar (me parece que es LOD3, LOD4 y LOD5, pero chécalo de todos modos). Recuerda eliminar los LODs estándar si es que fueron creados antes.

En el caso que mostré lo único que hice fue tomar los LODs éstándar, convertirlos en malla y mover el polígono inferior a Z0.

[Locoman]

Muchísimas gracias por todo, si supe modificar los LODs para que no se vean lo que estaba debajo del eje Z pero sin que perdiera la vista de entrada subterránea.
De veras muchas gracias
Saludos desde el DF
